VS 5 SD WabeVS 5 SD Fünfeck (1 Schräge) Wabe
model information
vhg_vs5_sdwabe
VS 5 SD Fünfeck (1 Schräge) Wabe
Verspanntes Plissee mit oberer Schräge. Oberer Teil von oben nach unten bedienbar. Unterer Teil frei (von oben nach unten und von unten nach oben) bedienbar. Mittels Bediengriffen oder zusätzlichem Bedienstab zu öffnen.

Montage mit Spannschuh



System and package height
paket paket
50 cm ca. 9 cm
100 cm ca. 10 cm
150 cm ca. 11 cm
200 cm ca. 12 cm

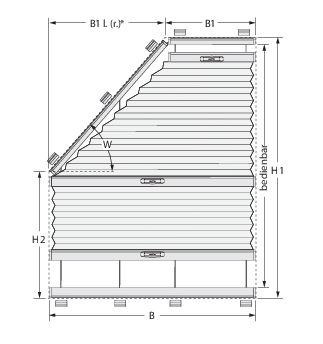

Size range
Width (B):
min. 30 cm
max. 100 cm

Height (H1):
min. 30 cm
max. 200 cm

Small width (B1):
min. 12 cm
max. 95 cm

Overlap (B1 l./r.):
min. 5 cm
max. 88 cm

Height (H2):
min. 10 cm

Angle (W):
min. 25°
max. 80°
